Иллюстрированный самоучитель по работе с Photoshop и Illustrator



Картографические символы


Adobe Illustrator 10 иди более поздние версии

Для карт или каких-либо иллюстраций, на которых требуется несколько копий одного и того же художественного изображения, используйте палитру Symbols (Символы). Вы просто помещаете столько экземпляров символа, сколько захотите. Преимущество использования символов состоит в том,,что вы можете быстро и легко вносить изменения во все символы в файле одновременно. Или же вы можете выделять и изменять индивидуальные экземпляры символа, не затрагивая все остальные. Эта техника-реальное средство сбережения времени для картографов. Как только вы овладеете здесь пользованием палитры Symbols, испробуйте технику «Рисование листвы» на странице 66 в качестве другого способа использования символов.

  • 1. Создайте символ или рисунок, который вы хотите повторить на карте несколько раз. Выделите изображение символа.
  • 2. Выберите команду Window (Окно) > Symbols (Символы), чтобы отобразить на дисплее палитру Symbols. Перетащите выделенное художественное изображение на палитру Symbols. Когда вы увидите толстую черную рамку внутри палитры, отпустите кнопку мыши.
  • 3. Дважды щелкните на символе, чтобы открыть диалоговое окно Symbol Options (Опции символа), и присвойте имя новому символу. Щелкните на ОК.

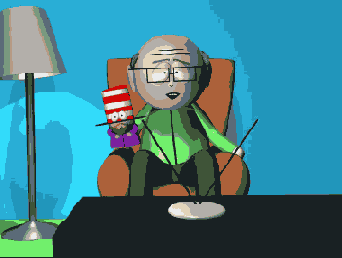

  • 4. Откройте или создайте новую иллюстрацию. Сделайте ее фоновым слоем вашего художественного изображения.

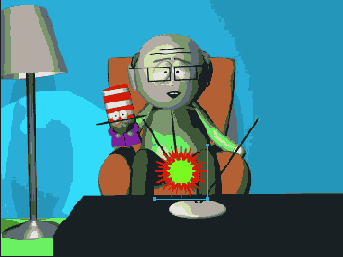

  • 5. Щелкните на кнопке Place Symbol Instance (Поместить экземпляр символа) палитры Symbols. При этом в центре вашего окна помещается один экземпляр символа.
  • Если вы хотите точно контролировать, где будет помещен символ, перетащите символ из палитры непосредственно на художественное изображение.

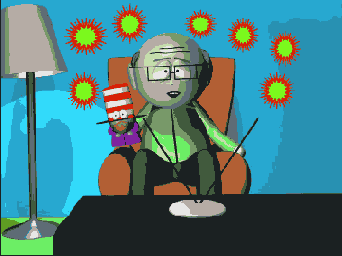

  • 6. Продолжайте размещение символов на каждом месте, где вы хотите, чтобы появился символ. Сохраните файл. Если вы хотите отредактировать символ, продолжите работу на следующем шаге.
  • Вы можете также при нажатой клавише Option/Alt перетащить существующий экземпляр символа в художественное изображение, чтобы сделать копию и оставить после этого символ.
